產品名稱:

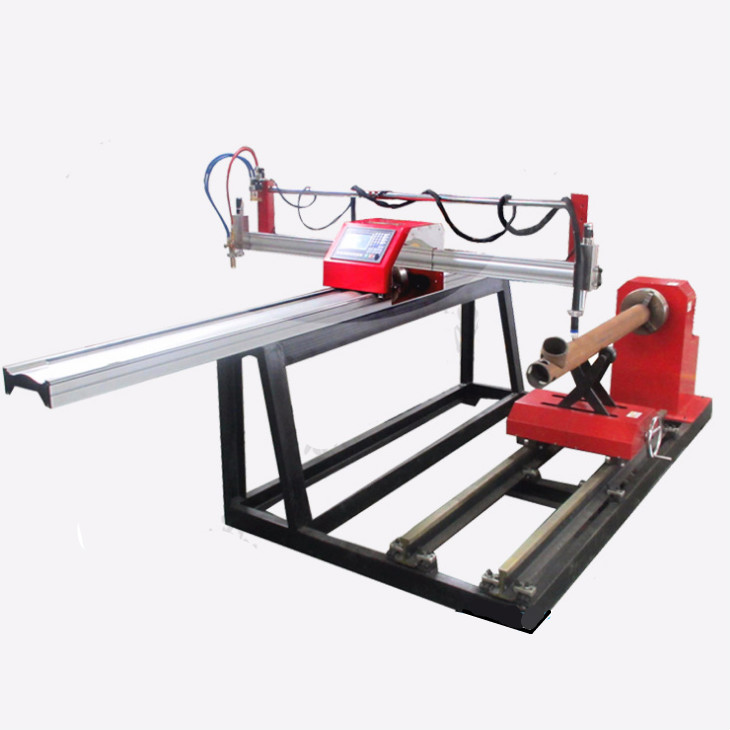

便攜式相貫線切割機型號:
產品摘要:
數控管子相貫線切割機、便攜式相貫線切割機、便攜式數控相貫線切割機廠家、便攜式數控管道相貫線切割機價格、數控管材相貫線切割機多少錢；找便攜式等離子相貫線切割機價格報價
一、技術參數
序號 | 項目 | 參數 |
1 | 數控控制軸數 | 2軸聯動 |
2 | 輸入電壓 | 單相AC220V |
3 | 輸入功率 | 約900w |
4 | 切割管長度 | 按用戶要求定制 |
5 | 卡盤尺寸 | 250# |
6 | 切割管直徑 | Φ40mm-Φ300mm |
7 | 管承載重量 | 約1000KG |
8 | 管子橢圓度 | ≤2% |
9 | 運行精度 | ±0.2/m |
10 | 升降總行程量 | 110mm |
11 | 火焰切割厚度 | 穿孔：5mm-50mm/邊緣：150mm以內 |
12 | 等離子切割厚度 | 取決于等離子電源大小而定 |
13 | 切割速度 | 火焰速度為700mm/min以內、等離子切割速度視等離子電源大小而定 |
14 | 移動速度 | 10～5000 mm/min |
二、性能特點：
1、該型機主體采用便攜十字結構，主機與管材平行布置，支架上裝有移動小車裝置；精密絲桿升降裝置；固定夾持火焰或等離子割炬；鋼管夾持采用卡盤式結構，支撐則利用絲桿傳動，可移動；可升降支承圓管。
2、切割時可通過CNC數控生成程序控制小車移動和管子旋轉，對管子的端頭和孔進行全自動切割。卡盤傳動采用進口伺服電機可以保證整機運行平衡；壽命長，操作簡單；工作效率高等特點；
3、此機型適用于50-325mm管徑，不需要坡口功能。
便攜式數控相貫線切割機是一種對鋼管與有色金屬管子的結合處相貫線孔、相貫線端部、彎頭（蝦米節）進行自動計算和切割的設備。該設備廣泛運用于建筑、鋼結構、化工、造船、機械工程、冶金、電力等行業的管道結構件的切割加工。此類加工以往大多采用人工制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復的操作工藝。
三、切割工藝
等離子切割：
1.便攜式等離子切割機適用于各種厚度的碳鋼、不銹鋼及有色金屬板材的精密切割下料。
2.數控等離子切割機可對厚度1.0-70mm厚的不銹鋼、碳鋼及有色金屬進行高品質的切割下料。
3.等離子切割可配置水床進行水下或淺水式水面切割，能大大減少等離子切割產生的煙塵、弧光、有害氣體、噪音等環境污染，環保效果好。也可選擇干式的等除塵凈化設備。
4.等離子切割采用空氣、氧氣、等
四、切割示意圖
五、切割樣件
